Комплект сервисного и наладочного оборудования систем автоматизации АСФМ 441372.003
Комплект оборудования предназначен для ввода в эксплуатацию, пуско-наладки и обслуживания систем автоматизации. Состав оборудования соответствует РД-35.240.50-КТН-168-19 ПАО Транснефть и включает в себя следующие группы: Приборы, приспособления и и инструмент, средства связи, расходные материалы, вычислительную технику, программное обеспечение. Комплект предназначен для обеспечения сервисных служб Заказчика необходимыми и достаточными средствами для оперативного устранения неполадок и проведения плановых работ. Комплект оборудования согласовывается с каждым Заказчиком индивидуально.

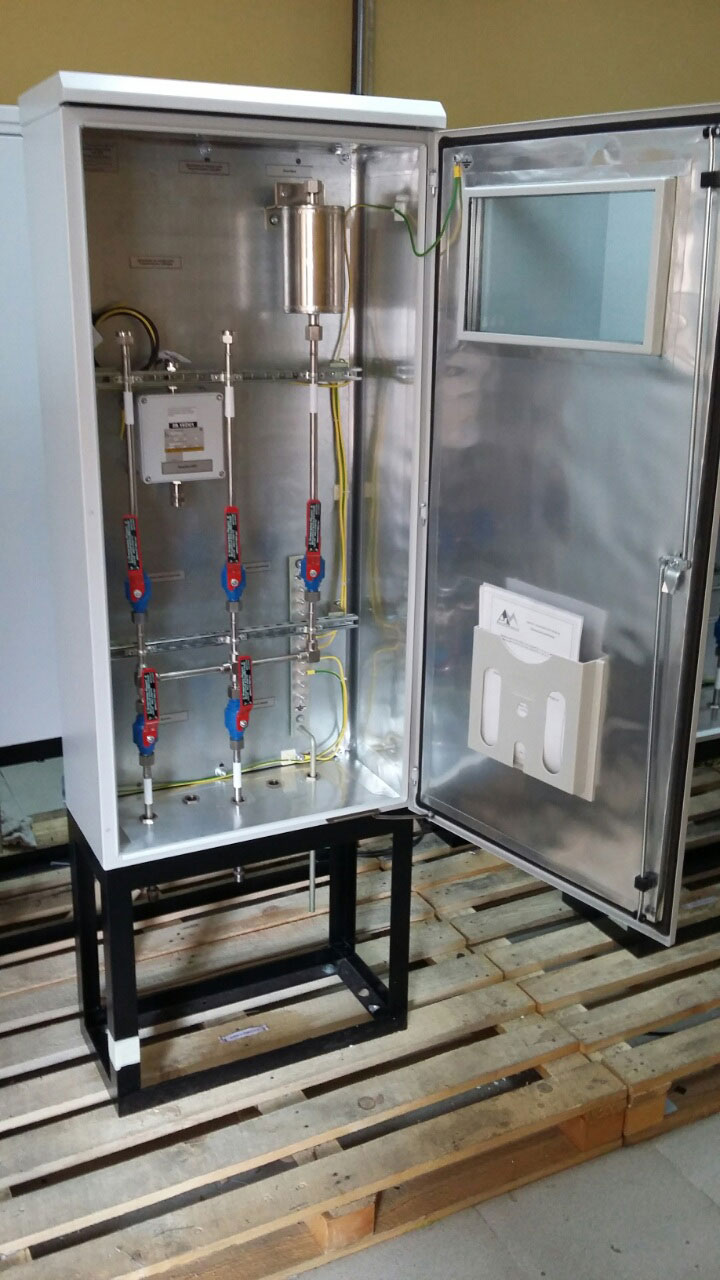

Приведение к нормативному состоянию МПСА нефтебазы Усть-Луга (наименование ОС: 600_00001298 Система автоматики РП).

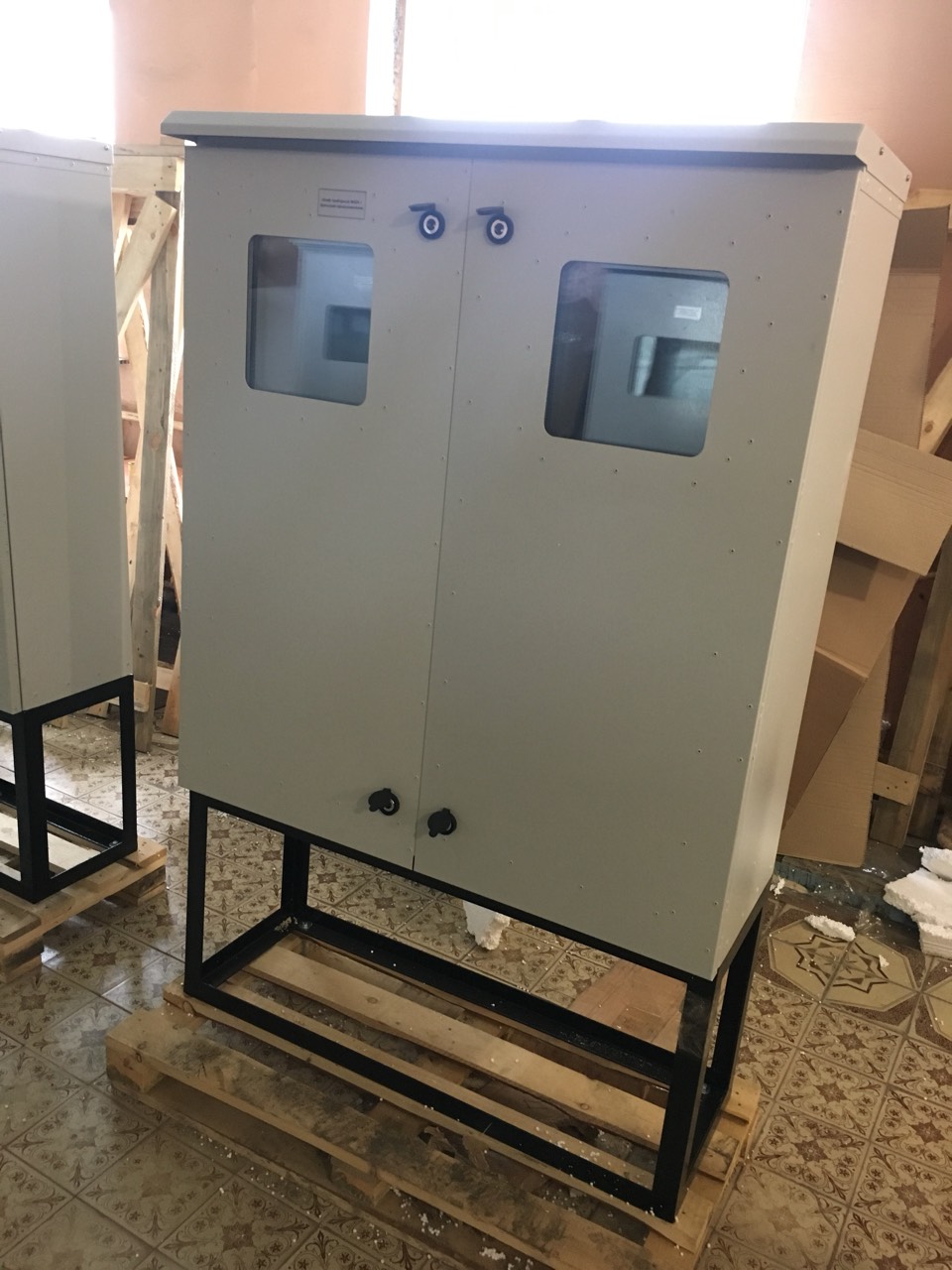

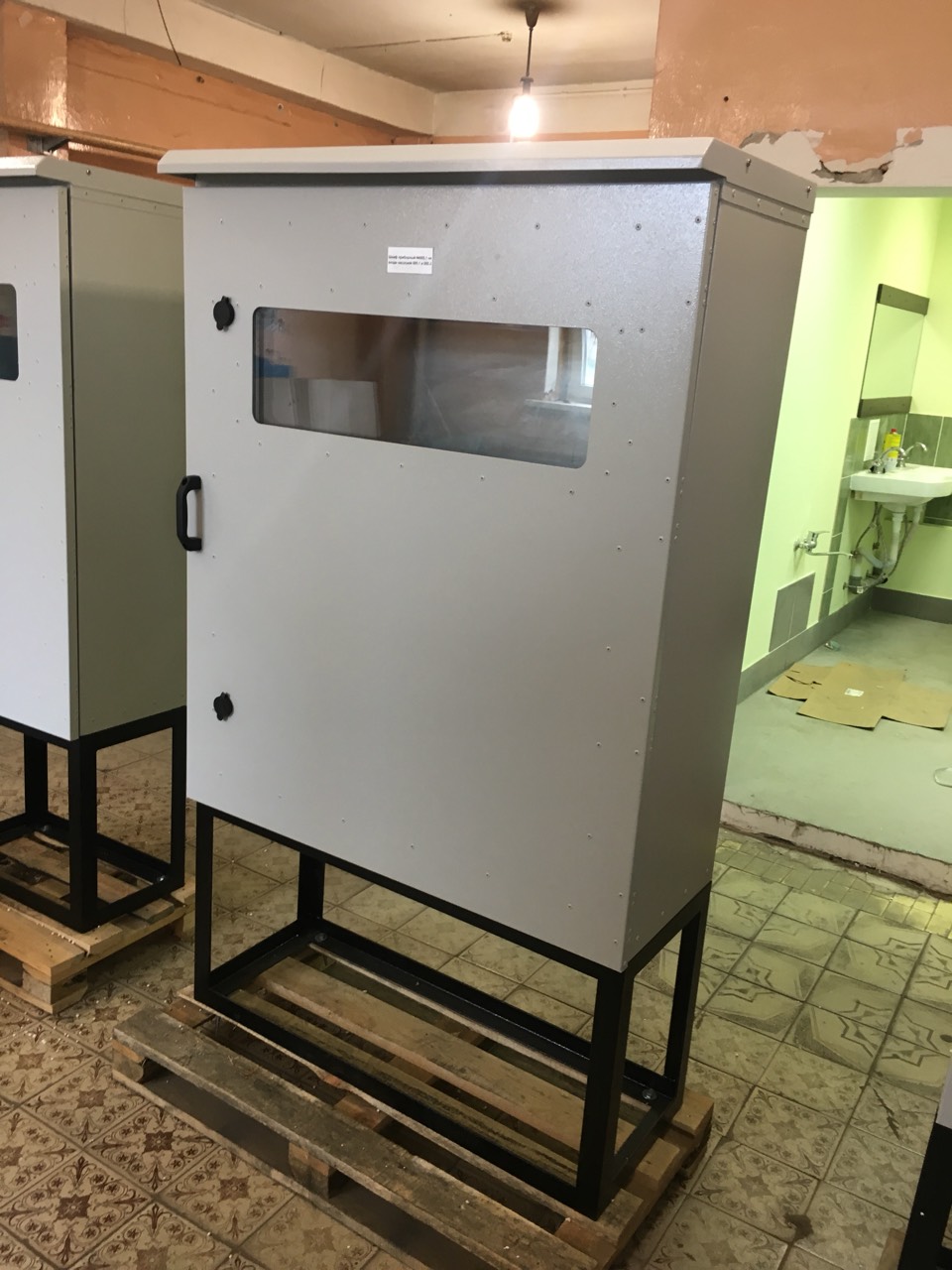

Габаритные размеры шкафов приборных 600*х1700*х400*., 1000*х1700*х400*, 1100*х1700*х400*.
Теплоизолированные, исполнение УХЛ1.

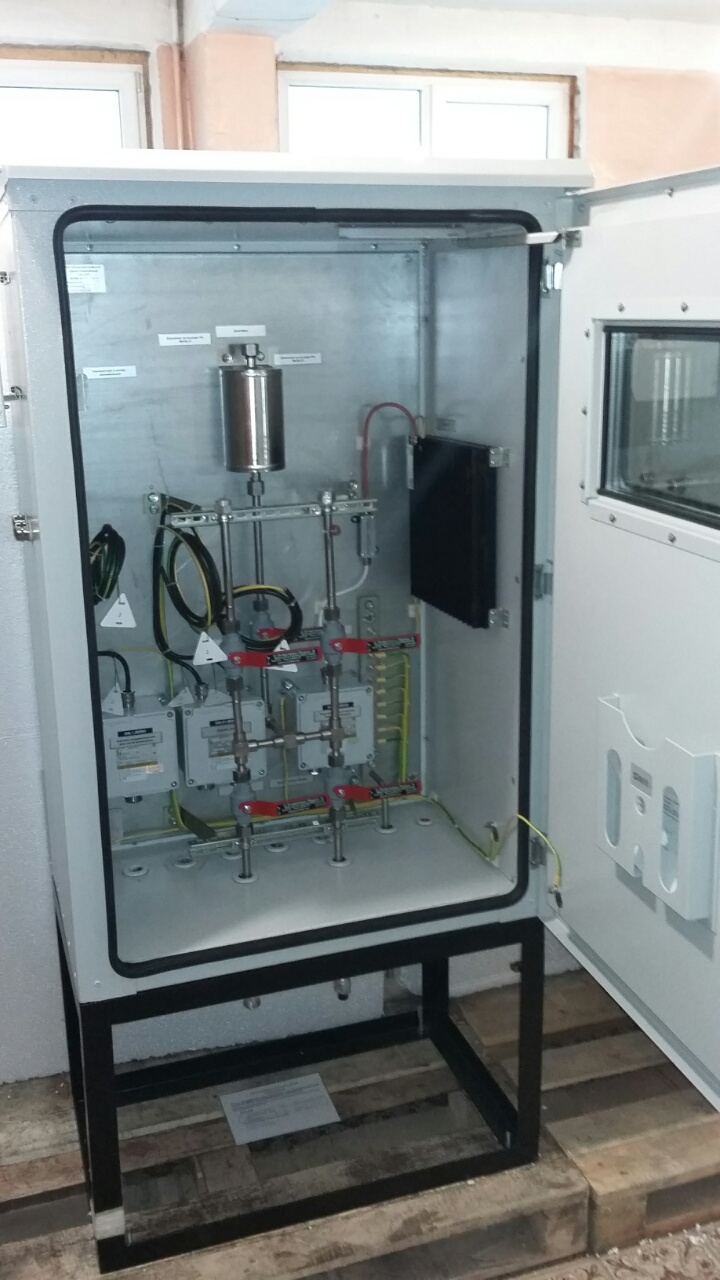

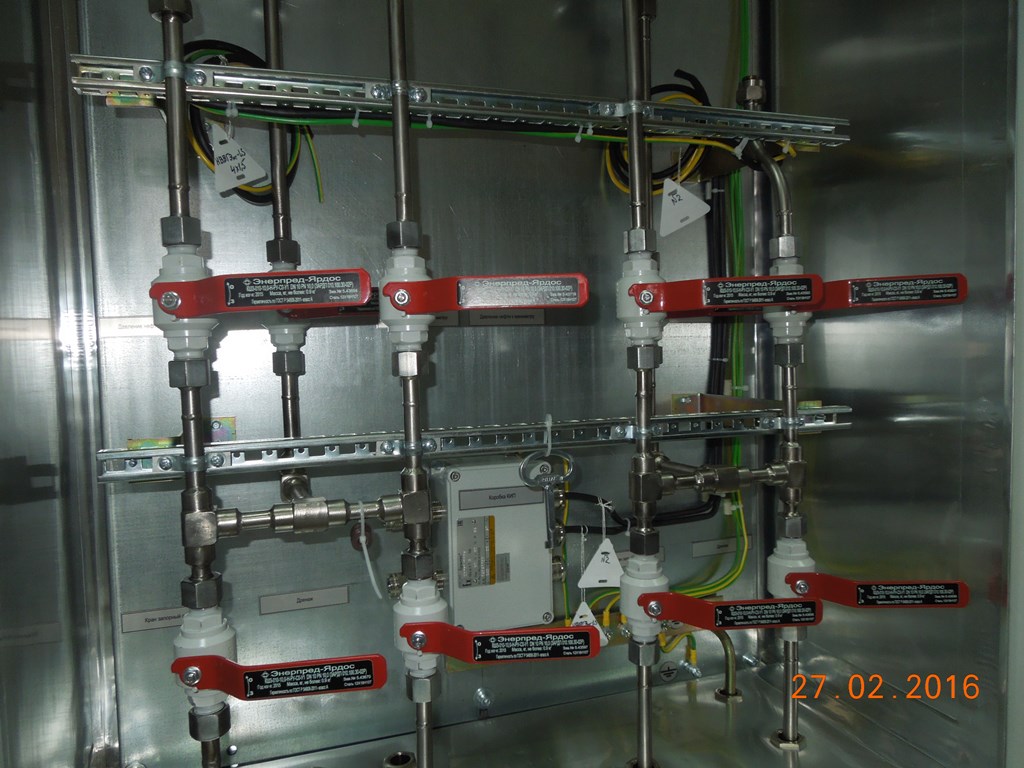

Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIВT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.

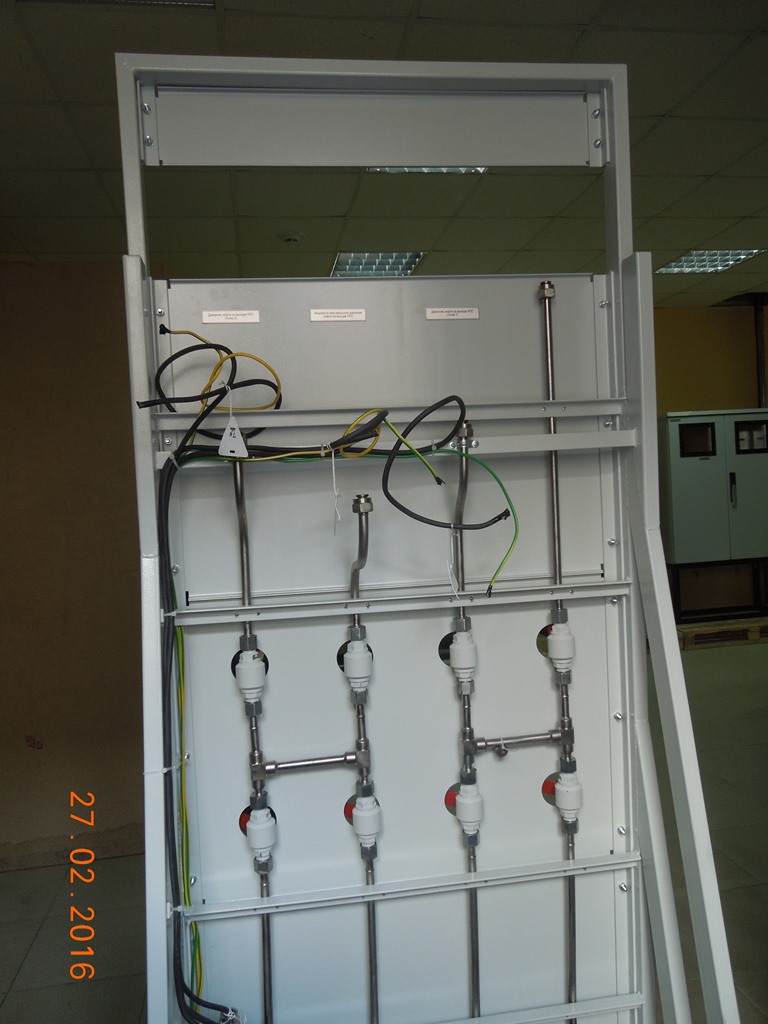

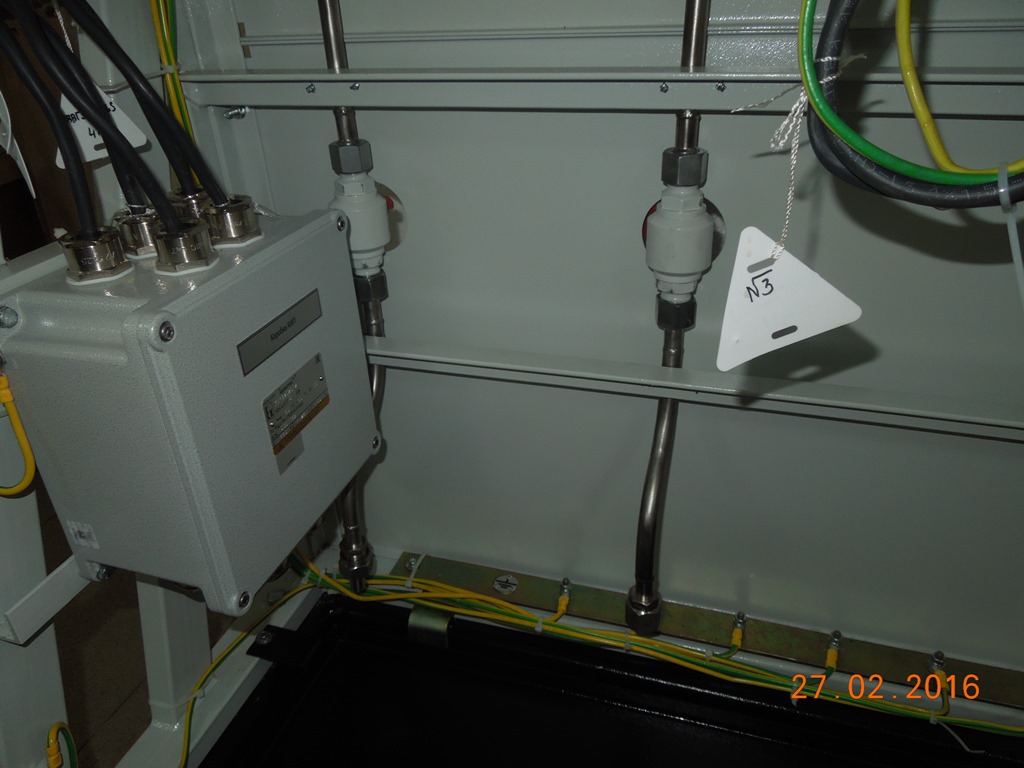

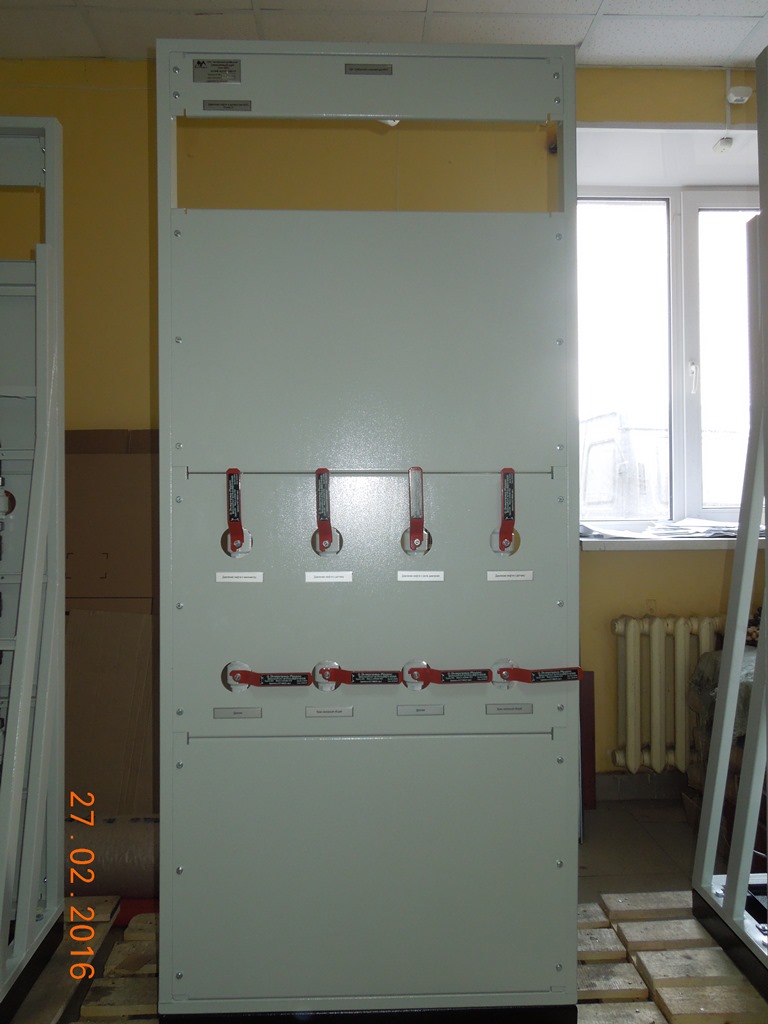

«Реконструкция ГПС «Альметьевск» для увеличения пропускной способности МНПП «Альметьевск-Н.Новгород» до 10,3 млн.т/год» в рамках договора с ЗАО «ЭМИКОН».

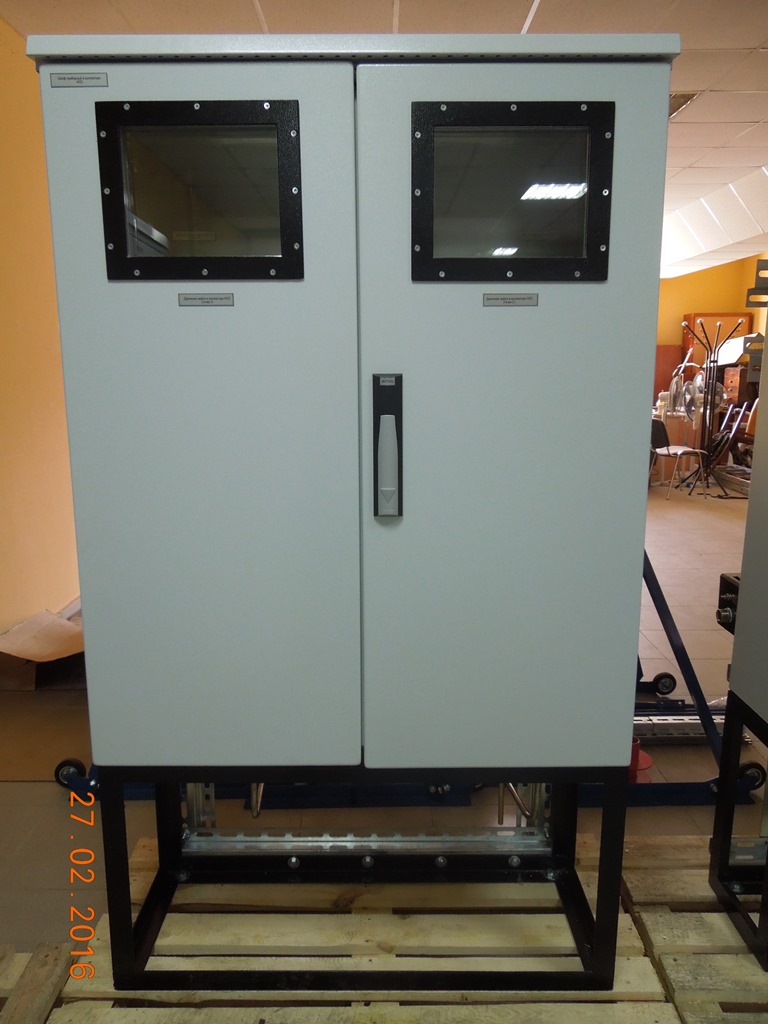

Габаритные размеры шкафов приборных 800*х1700*х400*., 800*х1700*х500*, 1000*х1700*х500*. Теплоизолированные, исполнение УХЛ1.
Габаритные размеры щитов приборных 800*х1915*х400*. Исполнение УХЛ4.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIАT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.

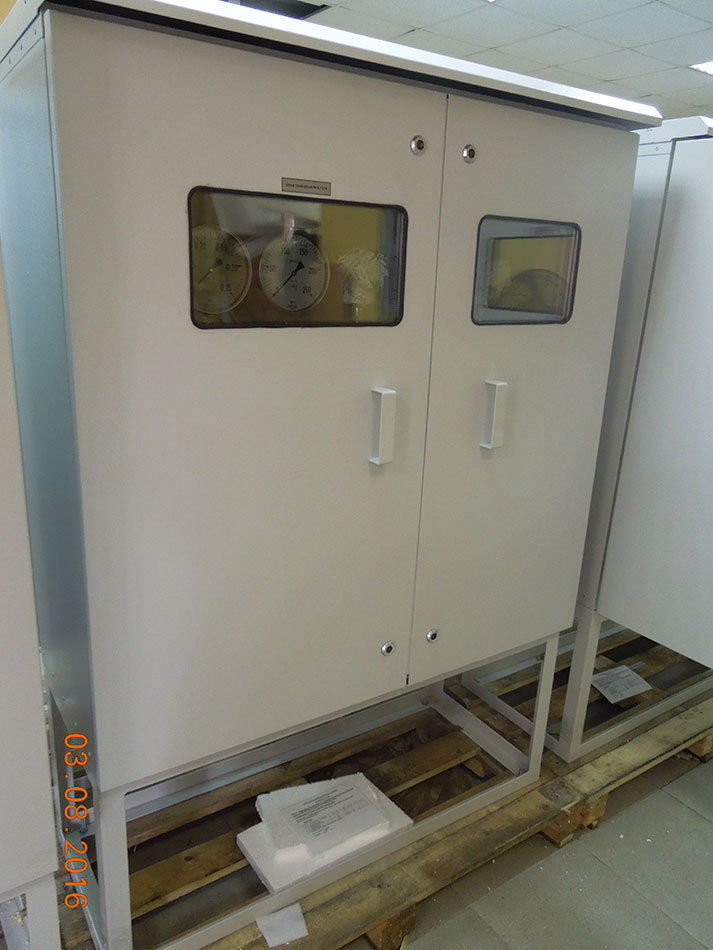

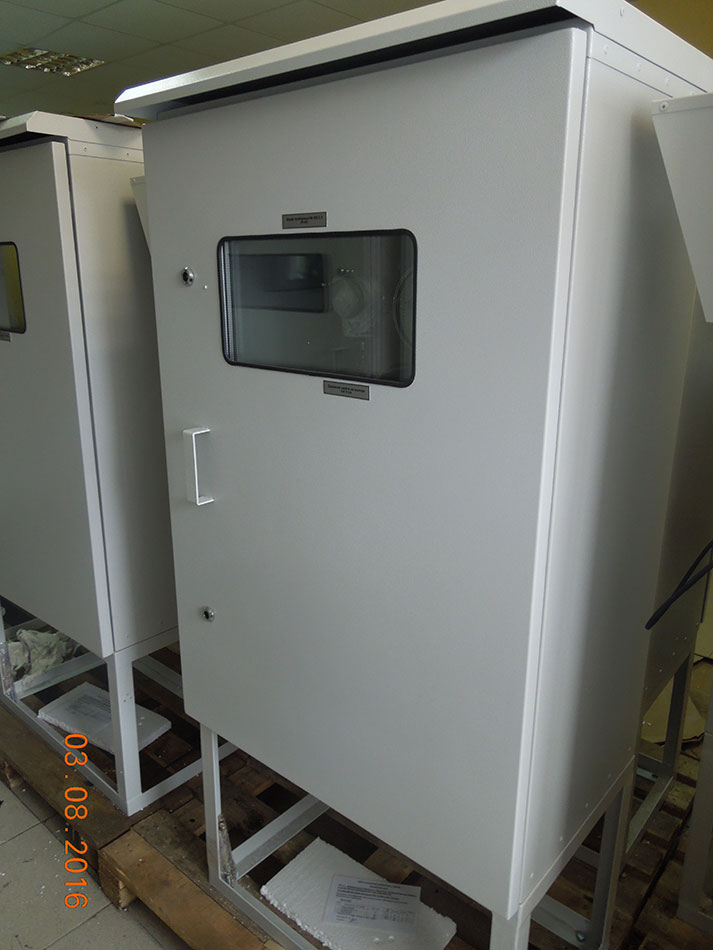

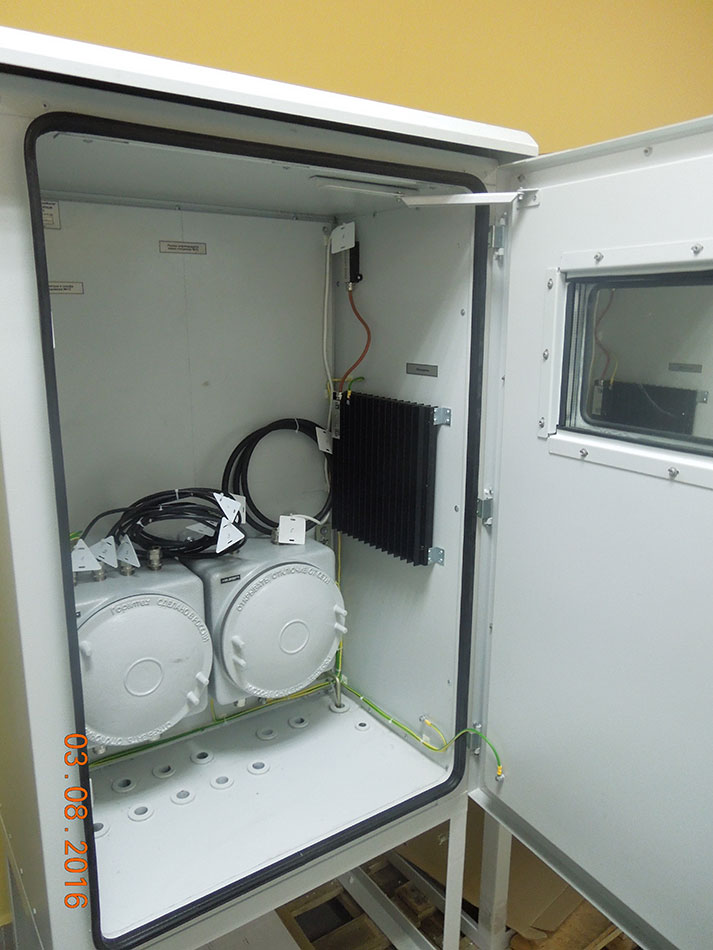

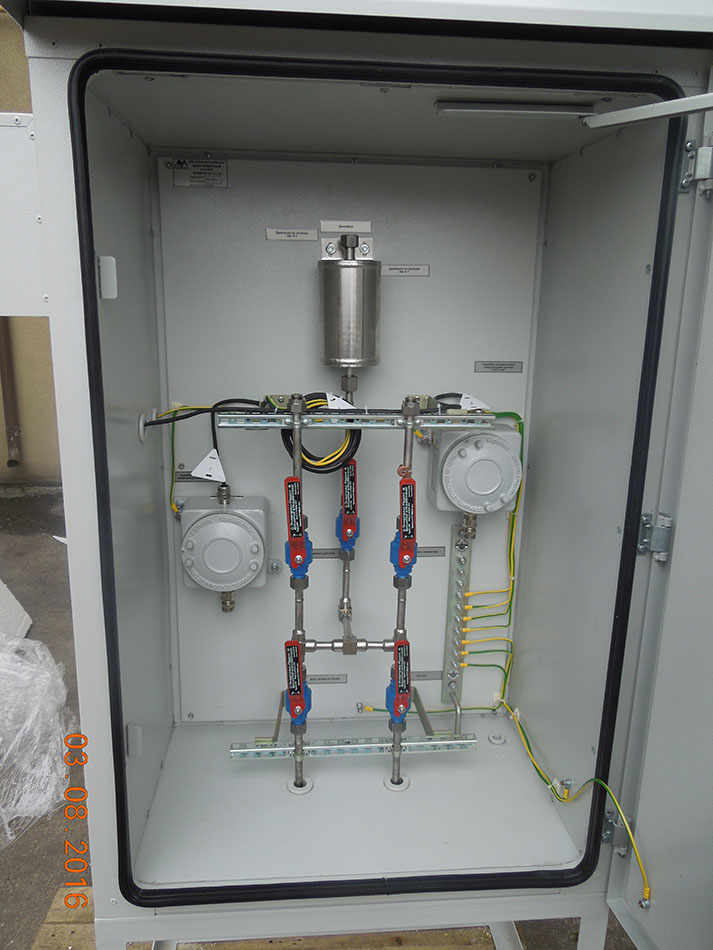

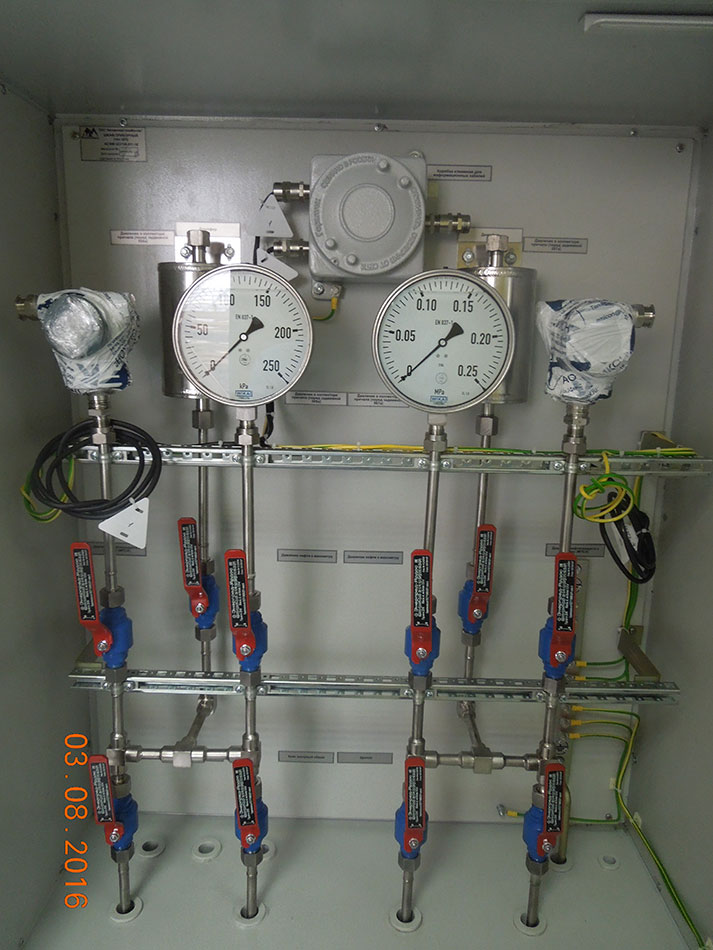

Нефтеналивной терминал в г. Приморске. Техническое перевооружение причалов № 3, № 4 для отгрузки светлых нефтепродуктов
Нефтеналивной терминал в г. Приморске. Реконструкция для приема и отгрузки светлых нефтепродуктов 1 этап. Нефтебаза № 1

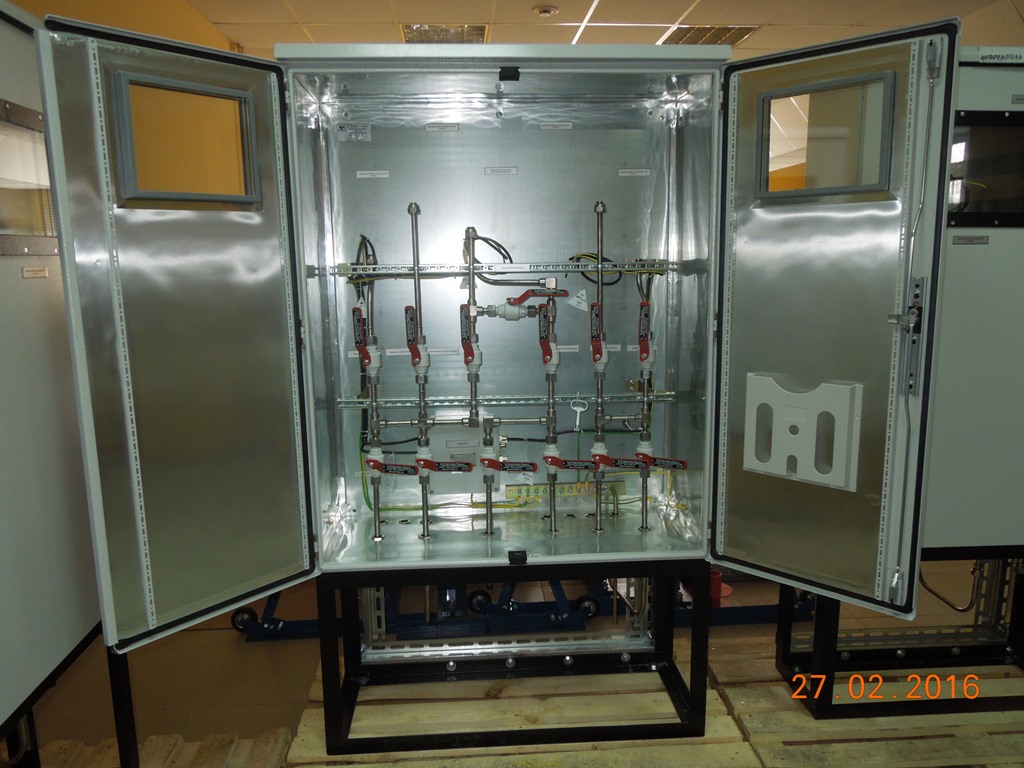

Габаритные размеры шкафов приборных 800*х1700*х500*., 1000*х1700*х500*, 1000*х1700*х500*.
Теплоизолированные, исполнение ОМ1.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIВT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.
Объекты магистральных нефтепродуктопроводов ООО "Балттранснефтепродукт" для обеспечения транспортировки нефти и нефтепродуктов. Реконструкция. 3 этап. ППС "Невская" и 3 этап ППС "Некоуз".
Габаритные размеры шкафов приборных 600*х1700*х300*., 800*х1700*х400*, 1000*х1700*400*. Теплоизолированные, исполнение УХЛ1.
Габаритные размеры щитов приборных 1250*х1915*х400*. Исполнение УХЛ4.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIВT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.

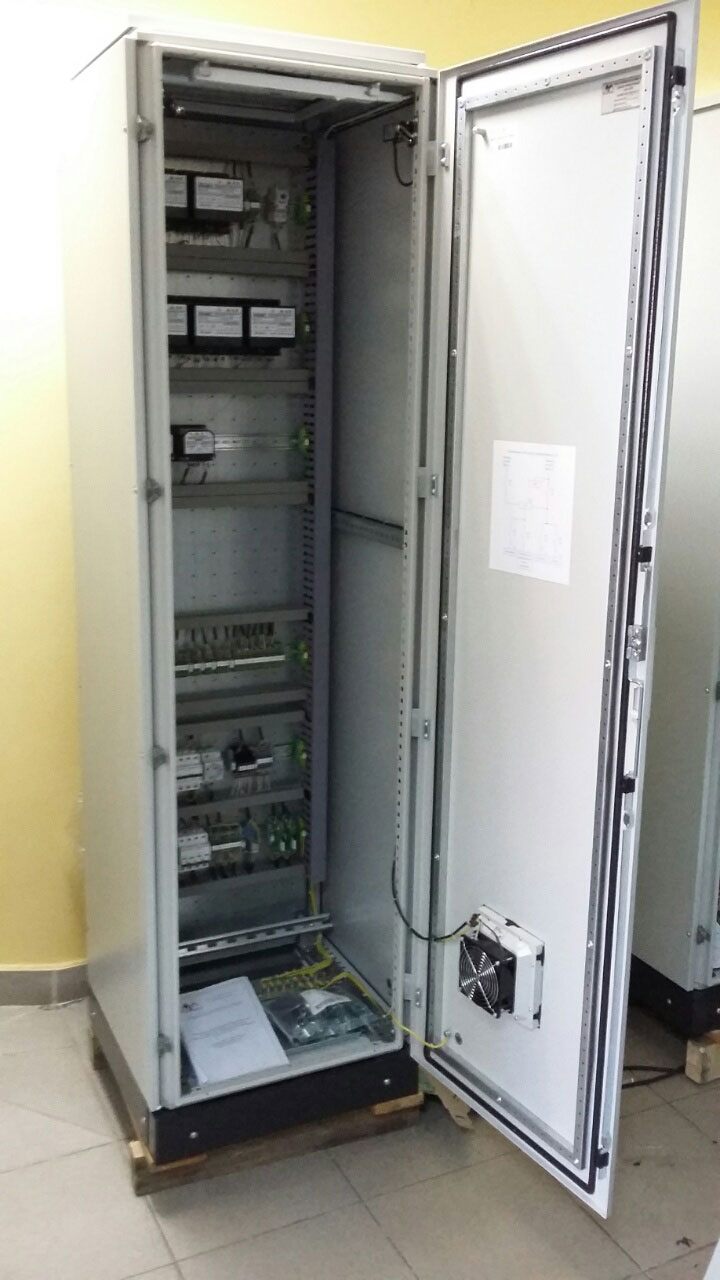

Шкаф приборный преобразователей ЗРУ
Габаритные размеры 2100х600х600.Исполнение УХЛ4.
Степени защиты от влаги не ниже IP43.
Напольный с односторонним обслуживанием.
Принимаемые сигналы от ячеек ЗРУ - 0...5 А, 0...100В.
Количество принимаемых сигналов по требованию заказчика.
Выходной сигнал в МПСА - 4...20мА.
Количество вводов питания по требованию заказчика.
Наличие системы вентиляции.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.

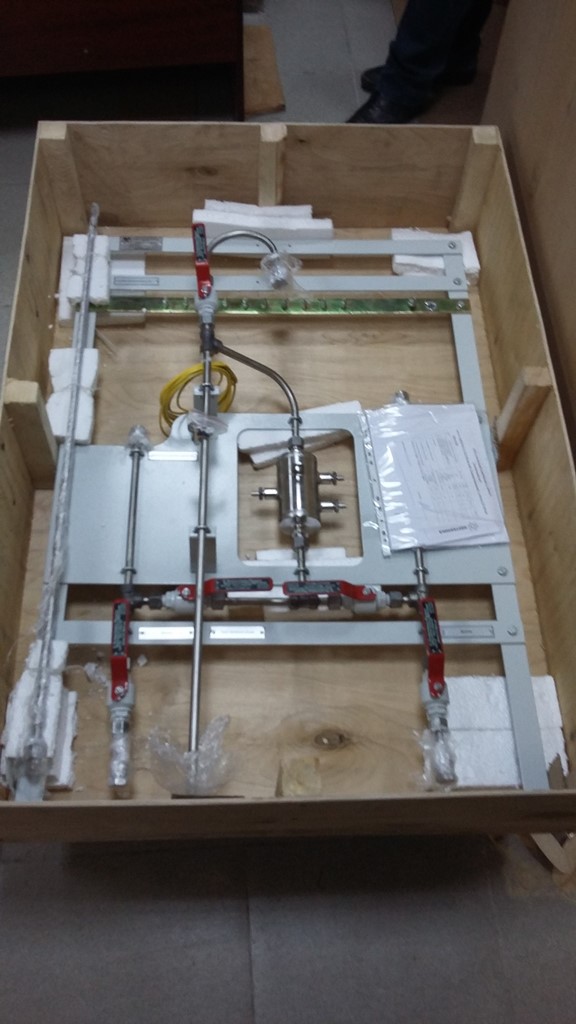

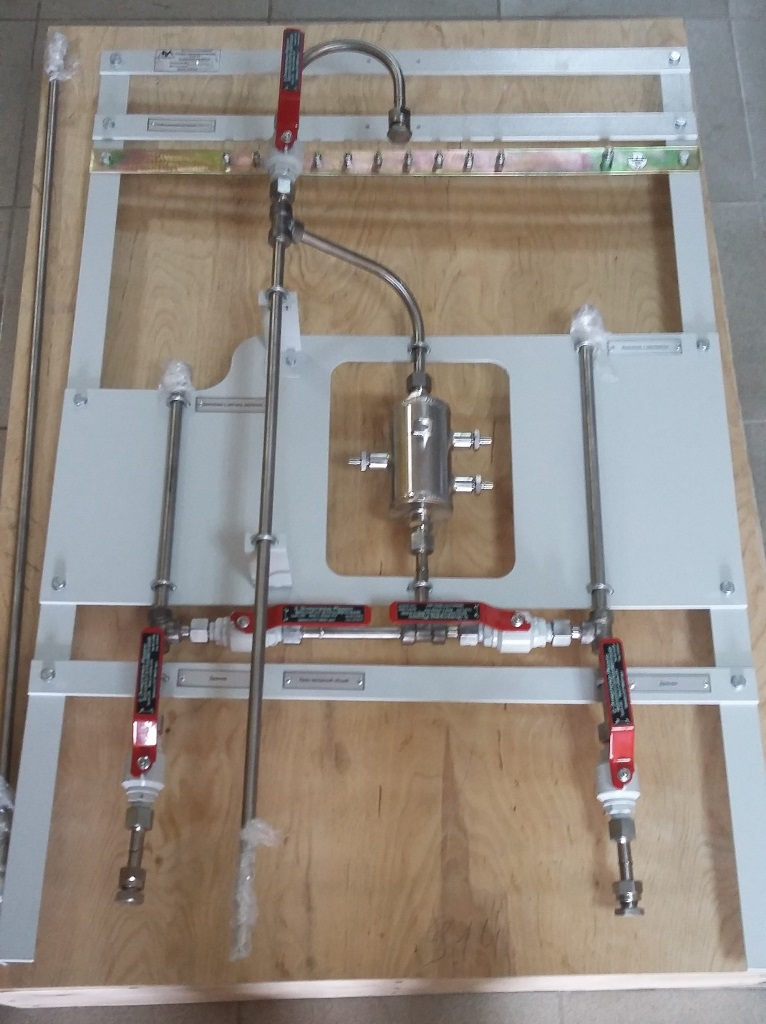

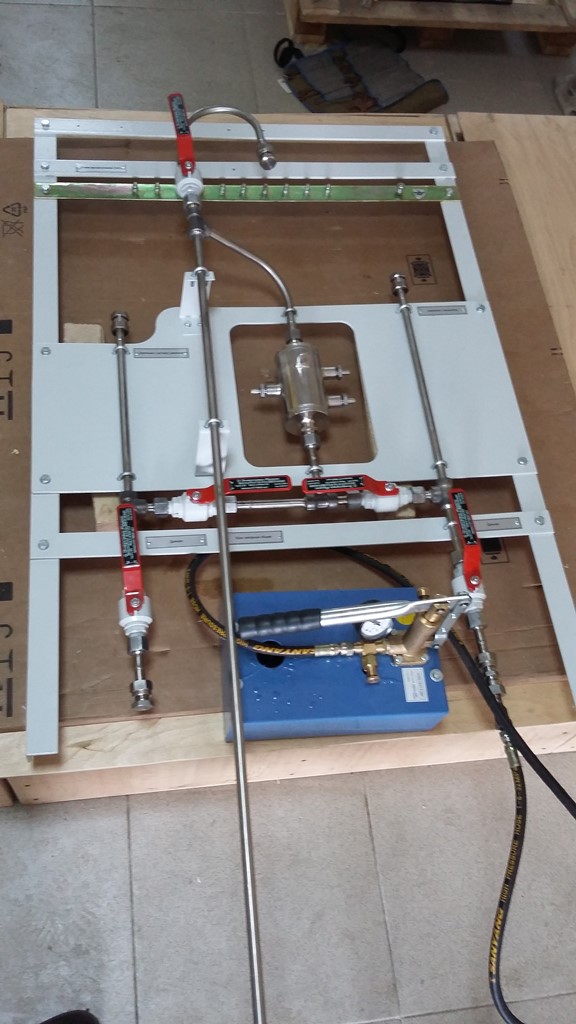

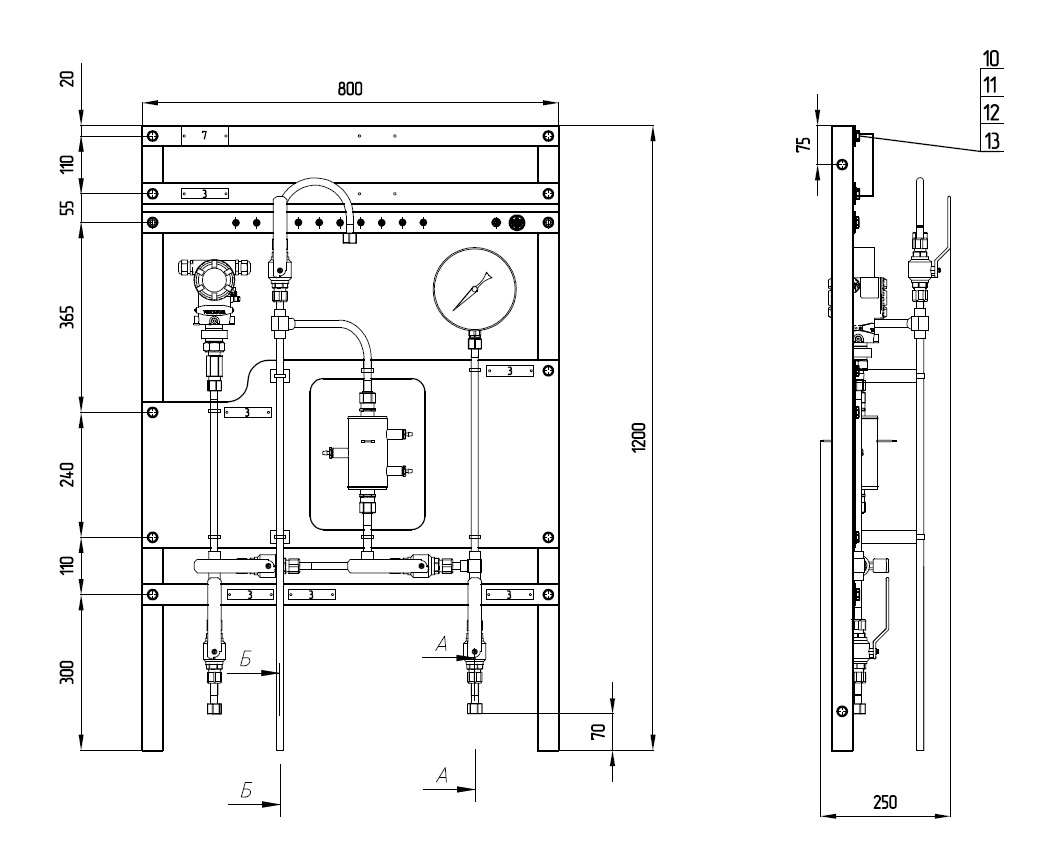

Стойка манометрическая
Объект: МН «Кириши-Приморск», участок , участок 722-796 км.
Габаритные размеры 1200*х800*.
Исполнение УХЛ1.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3.
Узел подключения к внешнему контуру заземления.
Вес, не более 100 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.

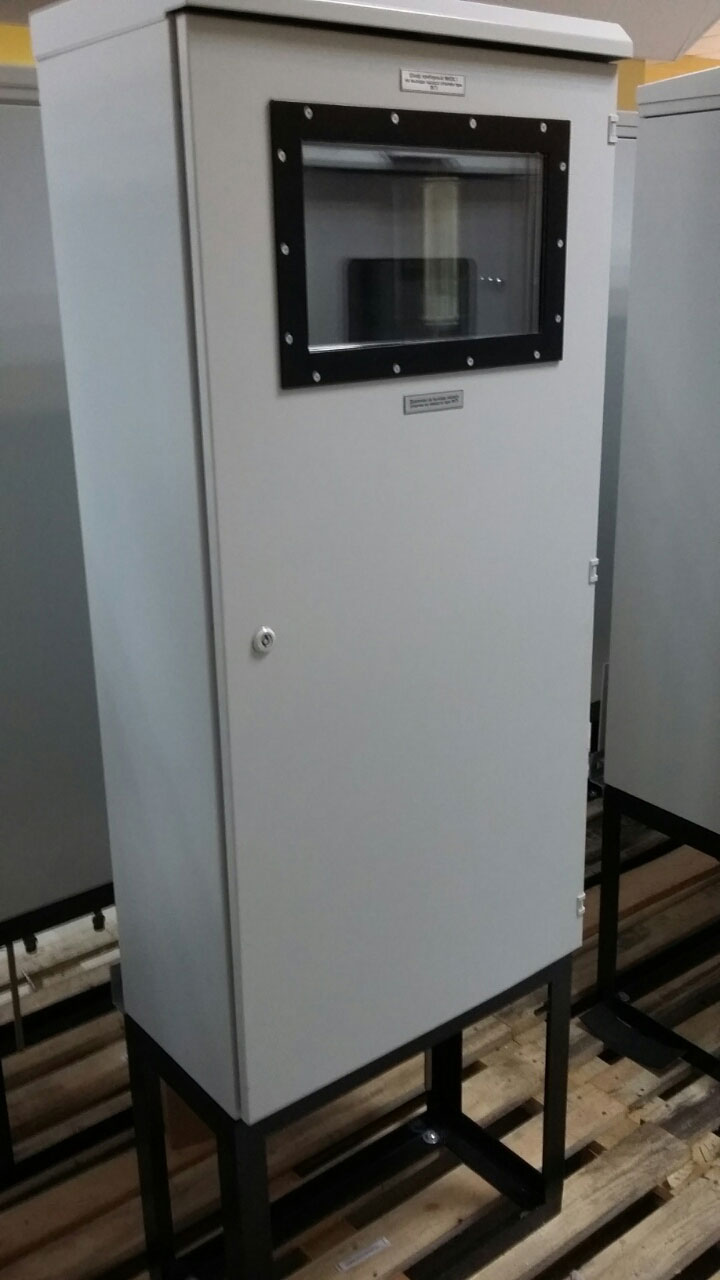

Шкаф приборный в коллекторе НПС
Объект: 03-ТПР-003-00011 «Система автоматизированного регулирования давления НПС «Андреаполь». Новгородское РУ. Техническое перевооружение».
Габаритные размеры 1000*х1200*х400*.
Теплоизолированный, исполнение УХЛ1.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.
Подставка-по требованию заказчика.

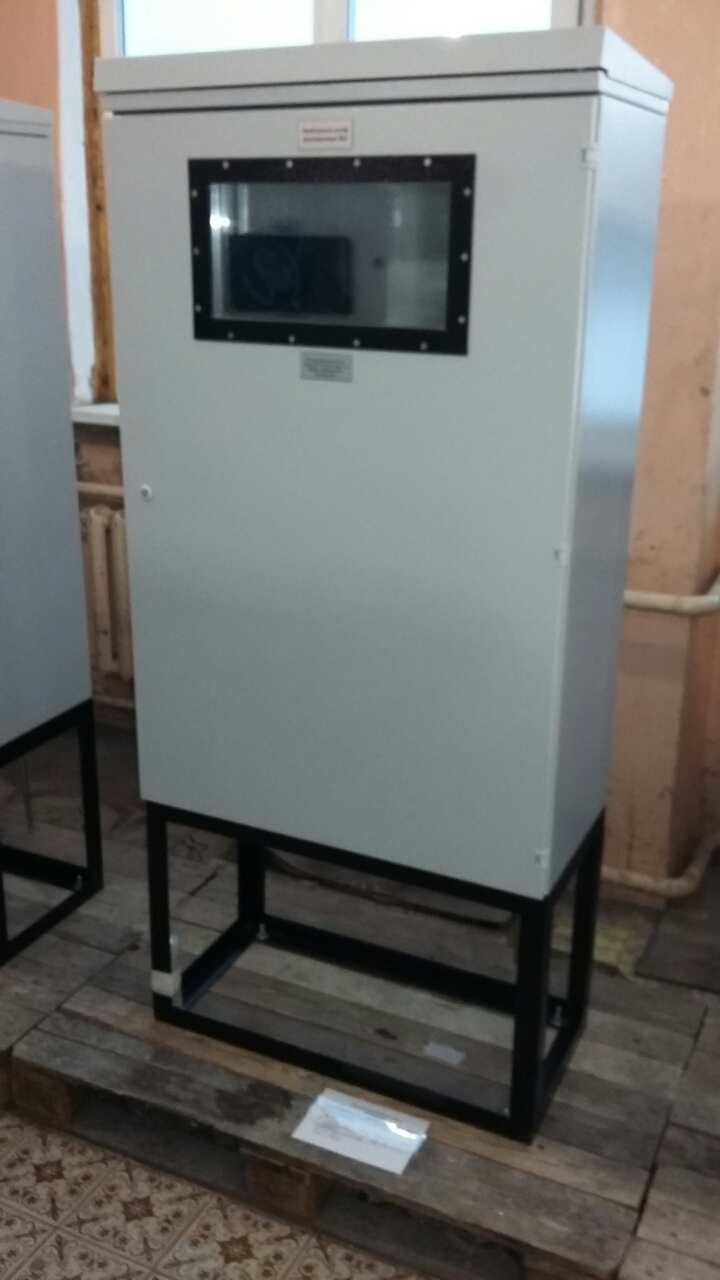

Шкаф приборный на входе МНС
Объект: 03-ТПР-003-00016 «Система автоматизированного регулирования давления НПС «Губино». Куйбышевское РУ. Техническое перевооружение».
Габаритные размеры 800*х1200*х400*.
Теплоизолированный, исполнение УХЛ1.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.
Подставка-по требованию заказчика.

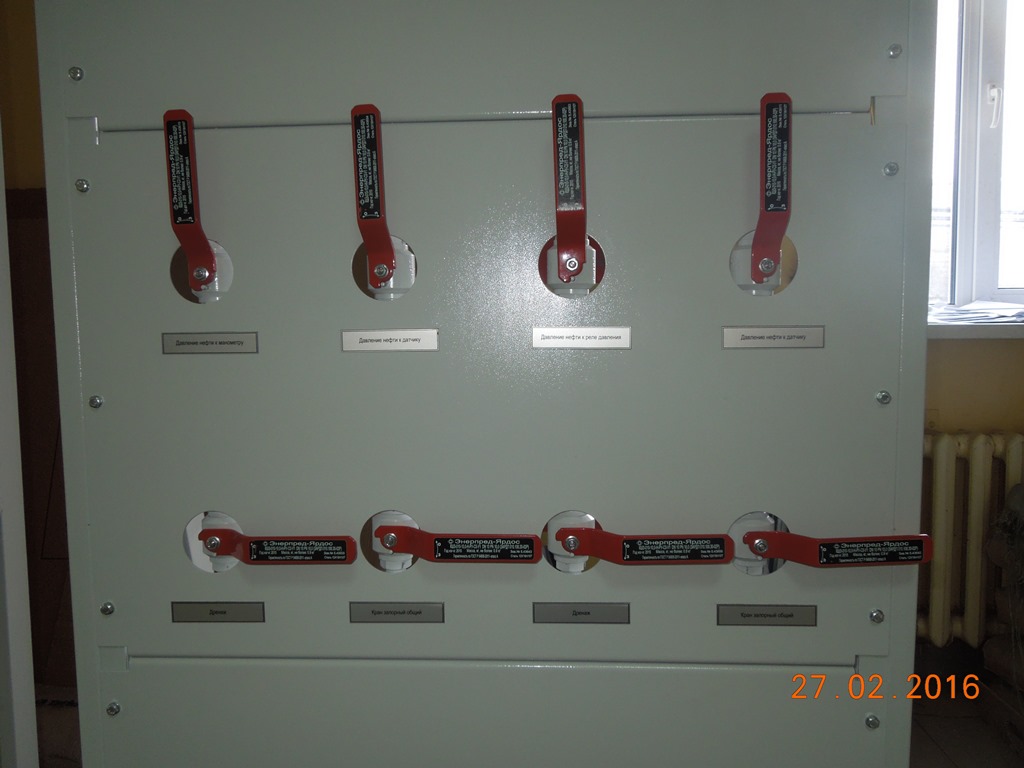

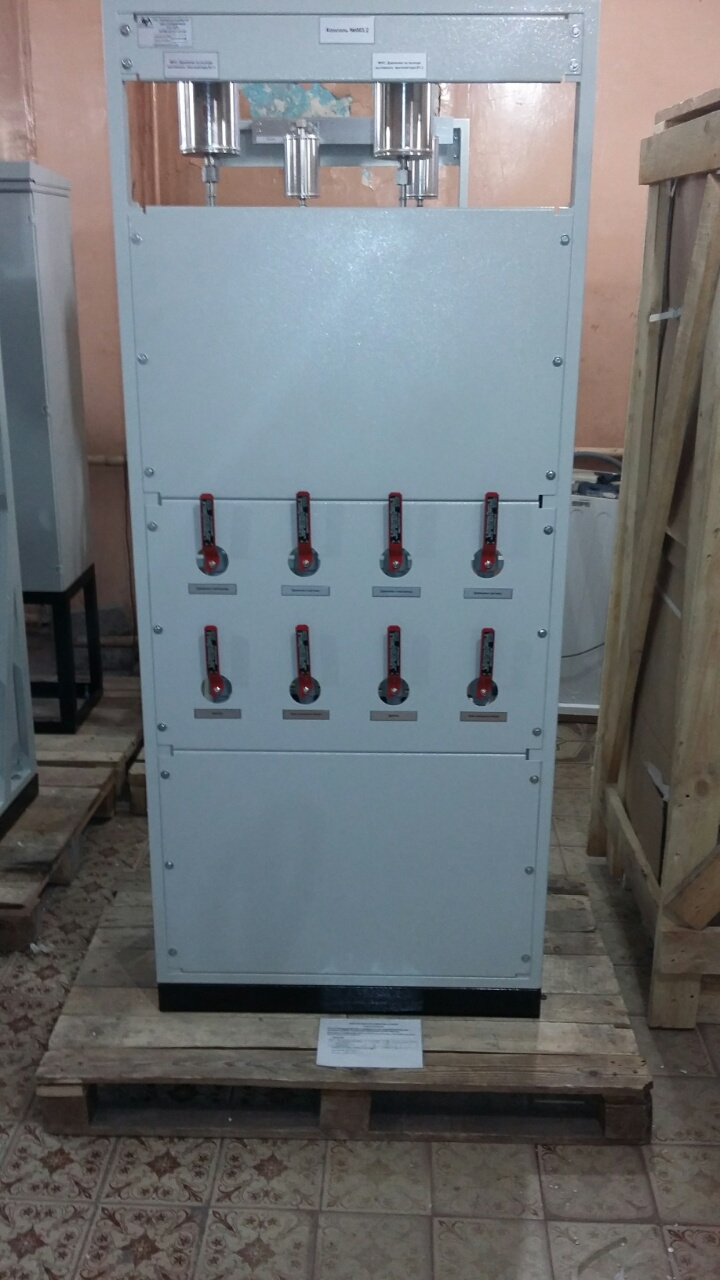

Щит приборный «Коллектор НПС», «Выход НПС»
Объект: 03-ТПР-003-00018 «Система автоматизированного регулирования давления НПС «Новоселово». Брянское РУ. Техническое перевооружение».
Габаритные размеры 1250*х1850*х400*.
Исполнение УХЛ3.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.
Щит приборный на выходе НПС
Объект: 03-ТПР-003-00009 «Система автоматического регулирования давления НПС «Становая-1». Мичуринское РУ. Техническое перевооружение».
Габаритные размеры 800*х1850*х400*.
Исполнение УХЛ3.
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.

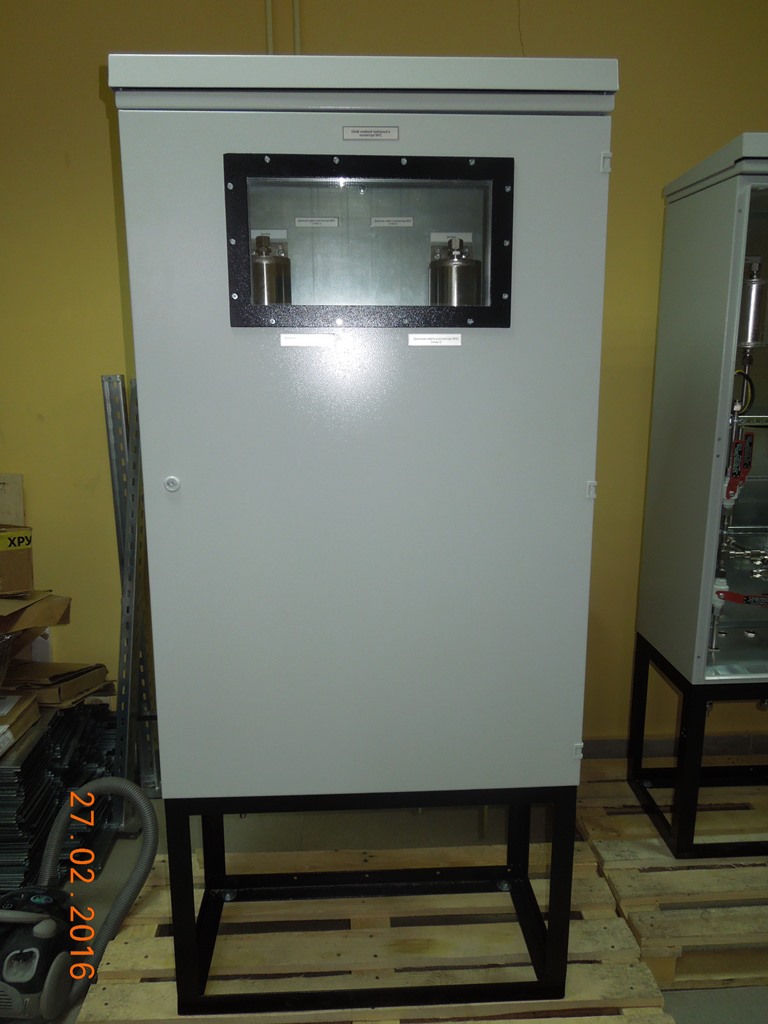

Шкаф приборный СОД
Габаритные размеры 800*х1200*х300*.
Теплоизолированный, исполнение УХЛ1.
Без импульсной обвязки.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3.
Степени защиты от влаги не ниже IP54.
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 80 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15.
Подставка-по требованию заказчика.
Шкаф средств связи. ПС «Рождество»
Шкаф средств связи предназначен для одновременной передачи технологической и голосовой информации в ЦУС, РДУ:
- трафика Ethernet 10/100 Base-T, до 152 Мбит/c (по оптическому каналу связи), до 2 Мбит/c (по спутниковому каналу связи);
- асинхронных данных (1 порт RS-232, до 115.2 Кбит/с).
Применение маршрутизатора Cisco 2901 обеспечивает безопасное подключение к сети и выполняет роль межсетевого экрана.
Питание шкафа осуществляется по двум независимым вводам 220 В переменного тока и одному вводу 220 В постоянного тока, что обеспечивает высокую надежность оборудования.
Конструктивно шкаф выполнен в стальном корпусе и имеет габаритные размеры 600х600х2100 мм. Передняя стеклянная дверь обеспечивает обзор установленного внутри оборудования без вскрытия шкафа.

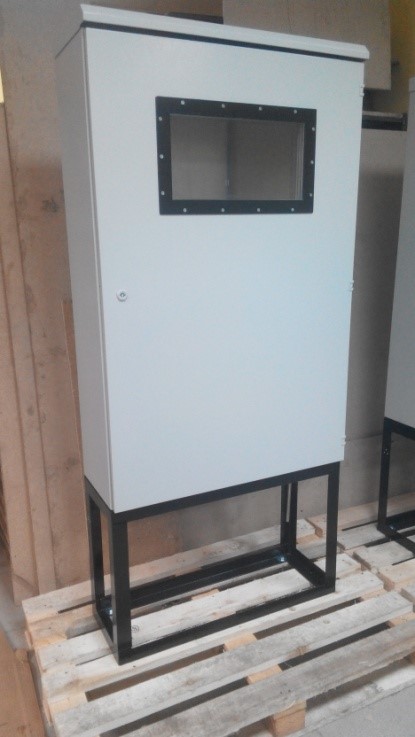

Шкаф приборный
Габаритные размеры 800*х1200*х300*
Теплоизолированный, исполнение УХЛ1
Наличие импульсной обвязки по требованию заказчика.
Класс зоны по взрыво- и пожароопасности В-1г по ПУЭ; категория АН по СП12.13130.2009; класс 2 по ГОСТ Р 51330.9-99.
Категория и группа взрывоопасной смеси IIAT3
Степени защиты от влаги не ниже IP54
Количество кабельных вводов по требованию заказчика.
Количество вводов под импульс по требованию заказчика.
Наличие смотрового окна.
Наличие дождевой крыши.
Узел подключения к внешнему контуру заземления.
Вес, не более 150 кг.
Соответствие РД-35.240.50-КТН-109-13, ТПР-35.240.50-КТН-043-15
Подставка-по требованию заказчика.
Конструкция для установки кнопок
Конструкция предназначена для установки двух постов кнопочных – «СТОП МНС» и «ПУСК АСУ ПТ». Объект НПС «Малиновка»

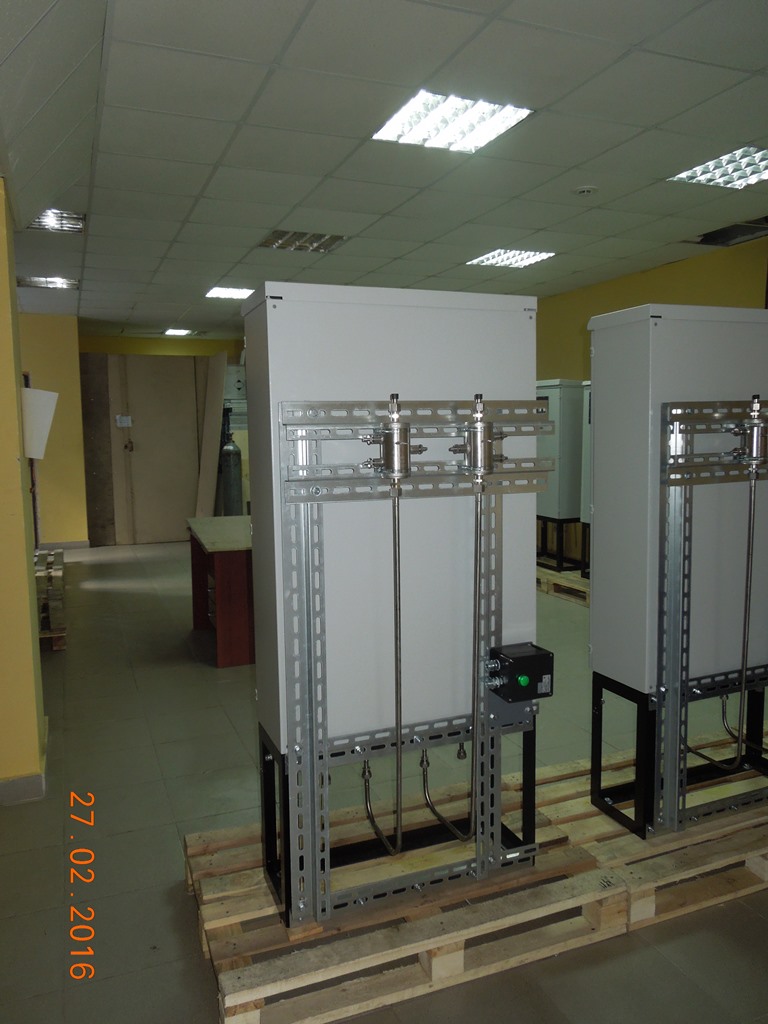

Стойка КИП
Стойка предназначена для установки двух постов кнопочных – «СТОП МНС» и «ПУСК АСУ ПТ». Объект НПС «Красноселки»
